(1) 家庭总线部署方案与KNX

  1. 家庭总线部署的基本概念

优点:稳定性、灵活性

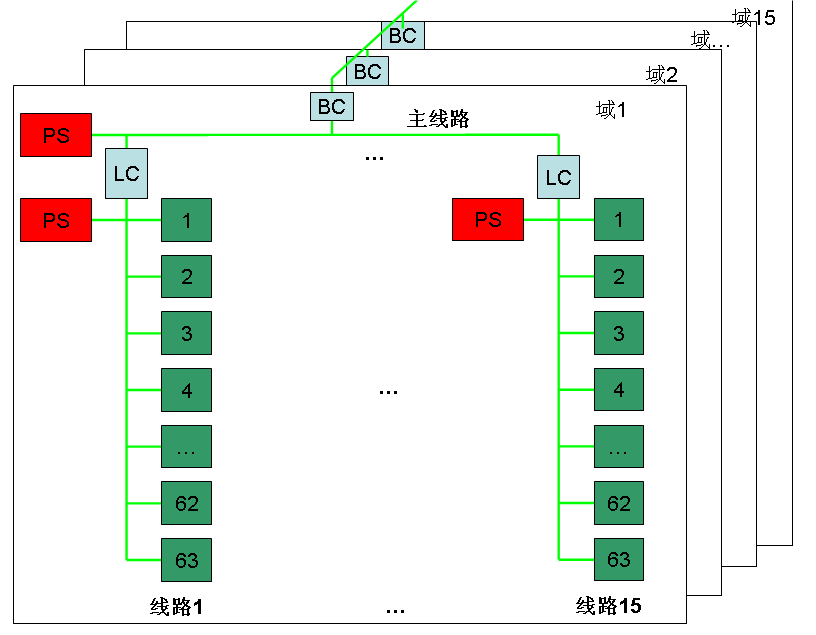

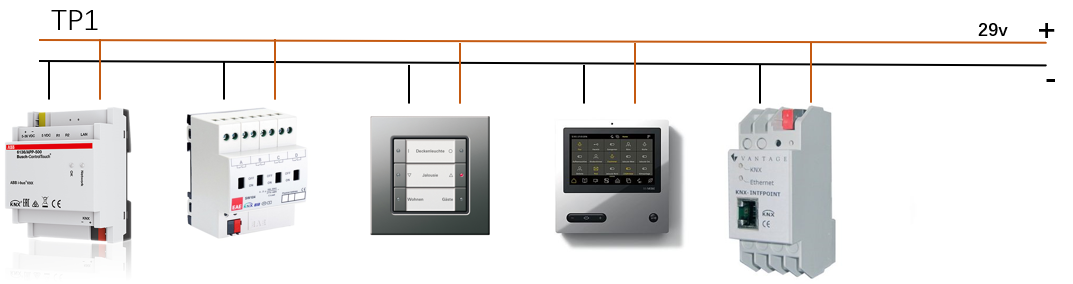

  1. KNX总线物理线路

  1. 标准化

  1. 大型工程与ETS软件

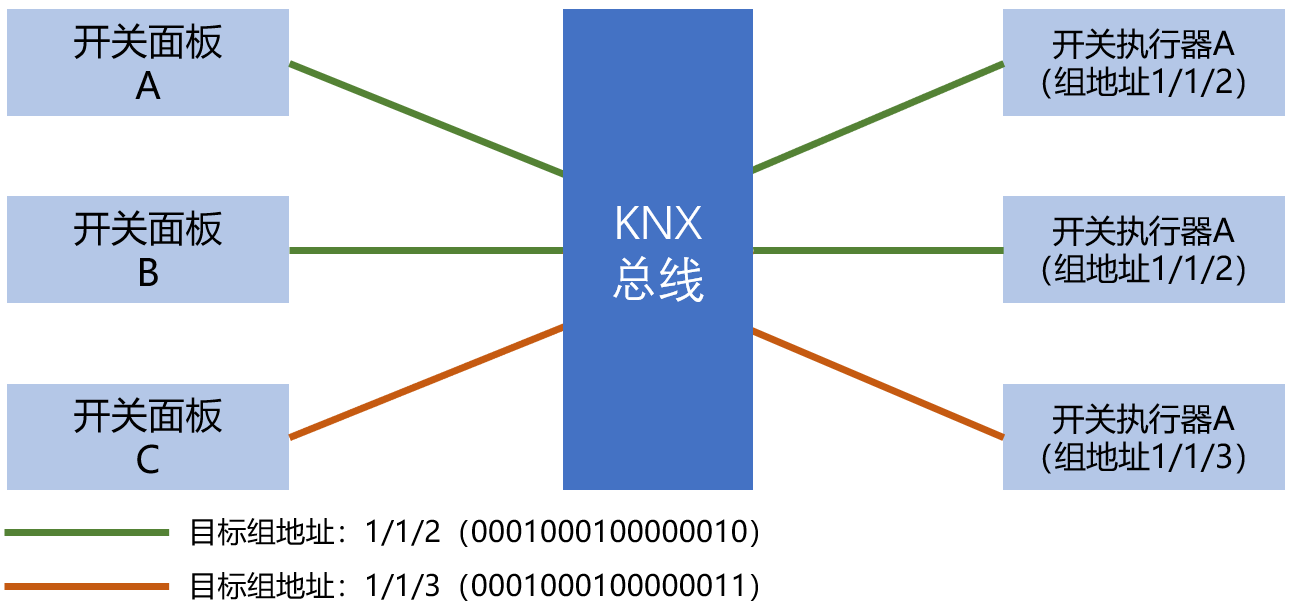

  1. 物理地址与组地址

  1. 非TP1接入

(2) 使用IP Router接入HomeAssistant

  1. IPRouter的作用

  1. IPRouter硬件连接与配置

  1. Routing与Tunneling

  1. 在HomeAssistant中配置KNX

  2. 获得目标组地址

  3. 在HomeAssistant中配置KNX设备

【参考】

  • KNX组件配置说明

https://www.home-assistant.io/integrations/knx/

  • 配置
    knx:
    #  routing:
    #    local_ip: '192.168.3.241'
      tunneling:
        host: '192.168.3.232'
        port: 3671
        local_ip: '192.168.3.241'
      fire_event: true
      fire_event_filter: ["*/*/*"]
      light:
        - name: 客厅灯带
          address: '1/5/233'
          state_address: '1/5/233'
        - name: 客厅水滴灯
          address: '1/6/65'
          state_address: '1/6/65'
        - name: 客厅吊灯
          address: '1/6/81'
          state_address: '1/6/81'
          brightness_address: '1/6/81'


(3) 使用ncn5120模块-USB连接模式

  1. 整体连接结构

  1. 硬件连接(USB口连接模式)

  1. 安装knxd

    安装必要的基础库

    sudo apt-get install git-core build-essential

    获得源代码

    git clone https://github.com/knxd/knxd.git

    编译

    cd knxd git checkout master(有些环境下此命令可能要改成git checkout deb) dpkg-buildpackage -b -uc

    如果在安装过程中,如果提示缺失的库,就安装此库

    安装

    cd .. sudo dpkg -i knxd_.deb knxd-tools_.deb

  2. KNXD配置

  3. KNXD启动参数(编辑/etc/knxd.conf文件)

    USB连接模式

     -e 0.0.1 -E 0.0.2:8 -D -R -T -S -b ncn5120:/dev/ttyUSB0:19200
     -D:自动发现
     -R:IP routing接口
     -T:IP tunneling接口

    • 将用户knxd,加入组dialout

    sudo adduser knxd dialout

  4. 配置HomeAssistant与运行

【参考】

  • KNXD软件

https://github.com/knxd/knxd

  • SCSGate

https://translate.google.com/translate?hl=en&sl=it&tl=en&u=http%3A%2F%2Fguidopic.altervista.org%2Feibscsgt%2Finterface.html

https://www.home-assistant.io/components/scsgate/

(4) 使用ncn5120模块-WIFI连接模式

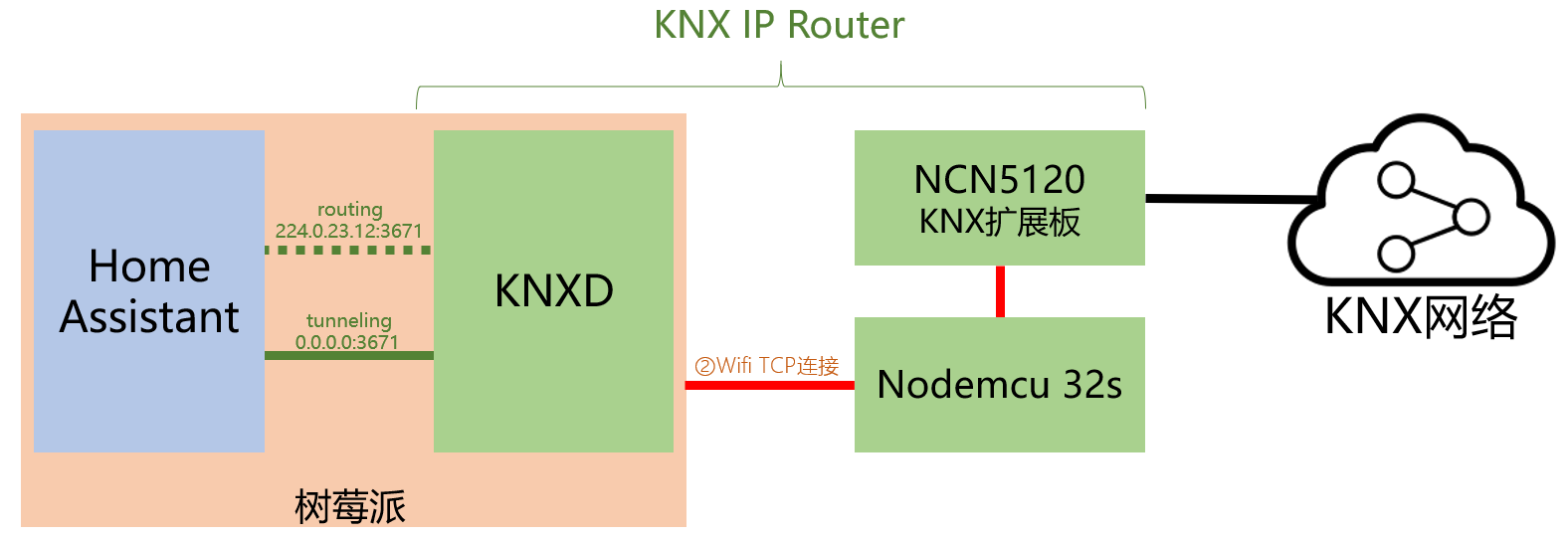

  1. 整体连接结构

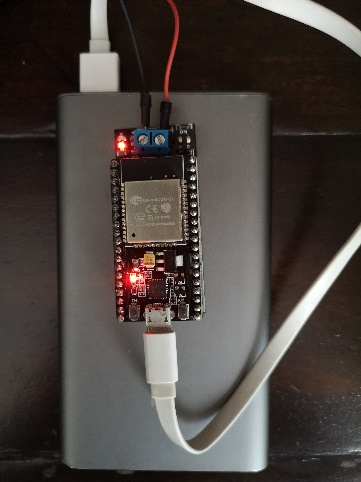

  1. 硬件连接(WIFI连接模式)

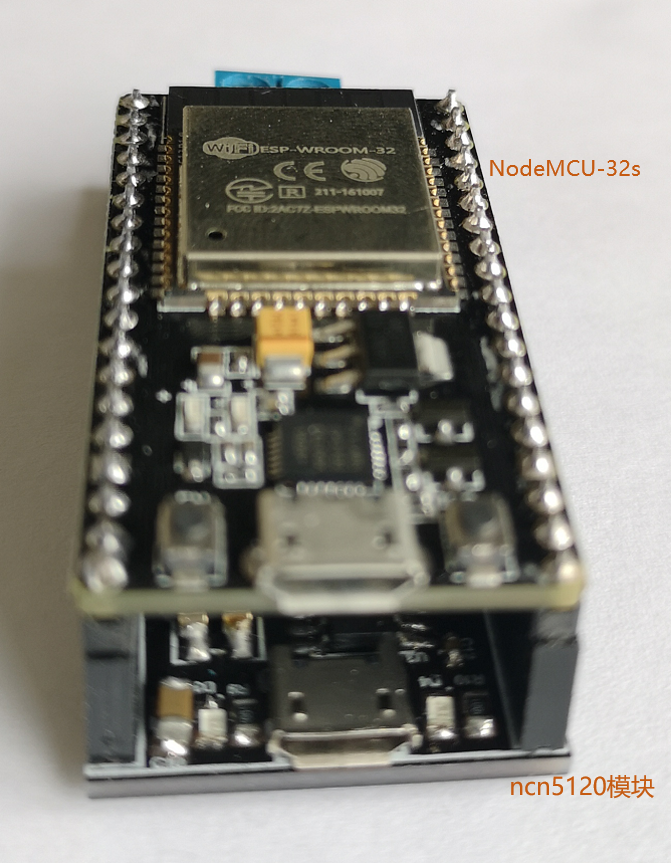

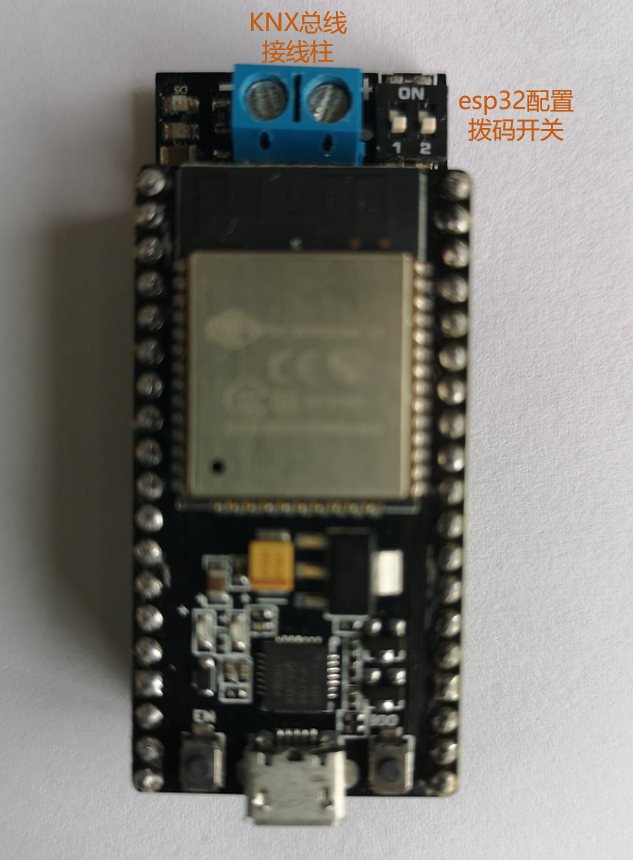

  1. NodeMCU 32S配置

  2. knxd配置修改

TCP连接模式

-e 0.0.1 -E 0.0.2:8 -D -R -T -S -b ncn5120tcp:192.168.31.248:5120

  1. 操作演示

(5) 使用ncn5120模块-在hassio中快速配置

  1. 硬件连接

参考前面两个视频的内容,使用usb或者wifi连接方式都可以

  1. 增加add-on仓库

https://github.com/da-anda/hass-io-addons

https://github.com/zhujisheng/hass-io-addons

  1. 配置

    address: 0.0.1
    client_address: '0.0.2:10'
    interface: tpuart
    device: /dev/ttyACM0
    usb_filters: ''
    custom_config: |-
      [main]
      addr = 0.0.1
      client-addrs = 0.0.2:10
      connections = server,A.tcp,interface
      logfile = /dev/stdout

      [A.tcp]
      server = knxd_tcp

      [server]
      server = ets_router
      tunnel = tunnel
      router = router
      discover = true
      name = knxd

      [interface]
      driver = ncn5120
      ip-address = 192.168.1.3
      dest-port = 5120
      #device = /dev/ttyUSB0
      #baudrate = 19200

  2. 在HomeAssistant中配置KNX设备

    knx:
      tunneling:
        host: '127.0.0.1'
        port: 3671
        local_ip: '127.0.0.1'
      fire_event: true
      fire_event_filter: ["*/*/*"]
      light:
        - name: 卧室射灯
          address: '1/6/9'
          state_address: '1/6/9'
        - name: 客厅灯带
          address: '1/5/233'
          state_address: '1/5/233'
